指向性天線
UA874WB
UA874WB是一款有源指向性天線，射頻頻率范圍為470-900MHz，水平接收角度為70°。采用對數周期偶極振子陣列，能夠在面向所需的覆蓋區域時提供最佳接收效果。集成式放大器具有四個增益設置，分別為-6dB、0dB、+6dB、+12dB、用于補償不同級別的同軸線纜信號損失。大型演出必備天線之一。
?、?增益開關
根據對線纜長度和線纜類型的計算，調節四位置增益開關，對線纜損耗進行補償。
注意：在更改增益設置時，將出現短暫的射頻信號掉頻現象。
?、?增益模式指示燈
用于指示電流增益開關的設置。
③ 射頻信號過強指示燈
表示射頻信號過強，已使天線放大器超載，導致失真或性能不佳。增大天線與發射機之間的距離，或降低天線增益設置。
注意：射頻信號過載指示燈無法在無源增益設置(-6 dB 或 0 dB)下工作。
?、?BNC 接頭
連接到帶有射頻輸入端口的發射機或接收機合成器(可提供 10–15 伏直流偏壓)。
在天線與發射機之間的距離超過 100 英尺情況下，應根據線纜類型的不同使用上面的數據表設置增益值。
注意：對于天線與發射機之間距離小于 75 英尺的安裝場合，應將增益設置降低一檔。

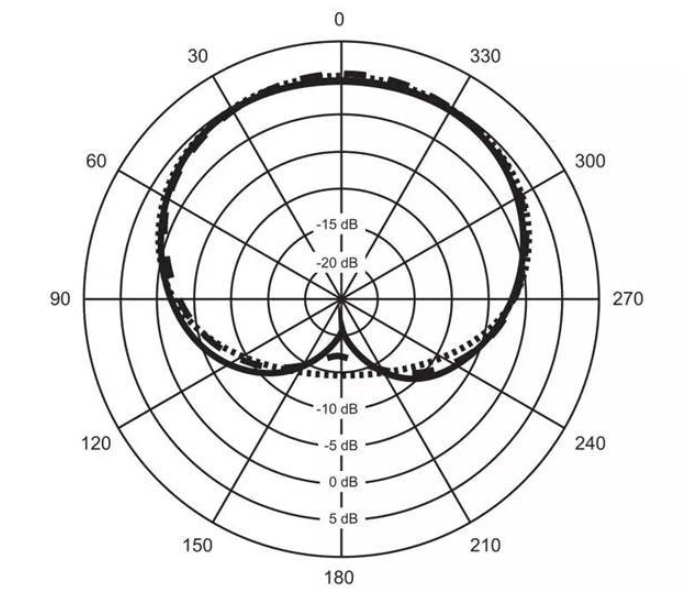

UA874WB信號覆蓋范圍俯視圖
PA805SWB
SHURE PA805SWB是一款無源指向性天線，射頻頻率范圍為470-900MHz，水平接收角度為90°，適用于所有PSM系統。一般用于耳返的發射天線。
HA-8089
SHURE HA-8089PWS是一款無源強指向性天線，射頻頻率范圍為470-900MHz，適用于舒爾AD、UD、AXT、UHFR等接收機、PSM發射機和天線分配系統。一般用于大型室外演出。
全方向性天線
UA860SWB
SHURE UA860SWB是一款無源寬頻全方向性天線，射頻頻率范圍為470-1100MHz，采用全方向偶極接收模式。UA860SWB能夠抵御惡劣天氣影響，適合室外使用
UA860SWB信號覆蓋俯視圖和側視
UA820
SHURE UA820是常見的接收機自帶的1/2波長全方向性天線，俗稱“羊角”天線，射頻頻段范圍由搭配的接收機頻段而定。多用于室內小型會議、演出使用。
