2.1.1 授時設備的組成

　　授時接收機系統由接收天線、射頻處理單元、BD信息處理單元、授時信息融合處理單元、I\/O接口單元、顯示控制單元、電源模塊等組成

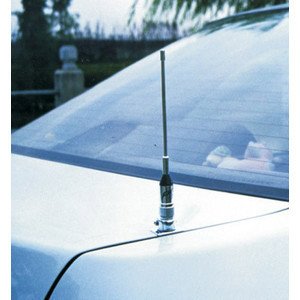

　　天線接收BD系統的衛星信號，并將射頻信號前置放大后傳送給射頻處理單元。

　　射頻處理單元將該信號進行放大、下變頻、濾波等處理，送到BD信息處理單元。BD信息處理單元完成BD系統時間信息的提取。

　　授時信息融合處理單元進行信息融合處理，并產生統一的時間信息。

　　由I\/O接口單元輸出1pps和RS-232信號，顯示控制單元完成必要的信息顯示和鍵盤輸入及其它人機界面功能。

　　2.1.2 授時設備的功能

　　授時接收機由接受北斗衛星信號，輸出滿足“NMEA 0183，V2.0”接口要求的信號。系統應具有的功能如下：

　　a. 獨立接收BD衛星信號并依據輸入的位置信息完成授時功能;

　　b. 系統留有與GPS的接口，當無法得到預置的地理位置數據的時候，可以通過GPS定位，利用定位信息完成北斗的授時功能;

　　c. 系統能夠按照“NMEA 0183，V2.0”的接口格式輸出時間等信息;

　　d. 根據發展需要，可適當更改設計以便和其它系統配套。

　　2.2 授時設備主要使用性能

　　2.2.1 BD接收系統授時精度

　　a. 注入WGS-84坐標系精確位置數據(各坐標分量精度優于100m)：優于 100ns;

　　b. 采用全國分區位置數據(分區數少于10個)：優于 2ms。

　　2.2.2 電源

　　a. DC: 27V±10%

　　b. AC: 220V±10%\/50Hz、220V±10%\/400Hz

　　2.2.3 結構尺寸

　　不大于172′130′100mm

　　2.2.4 重量

　　a.主機：不大于 4.0kg
