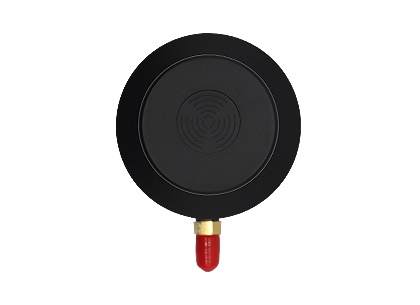

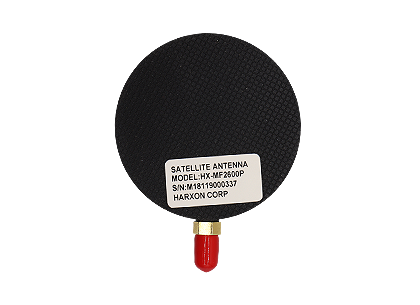

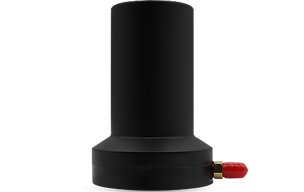

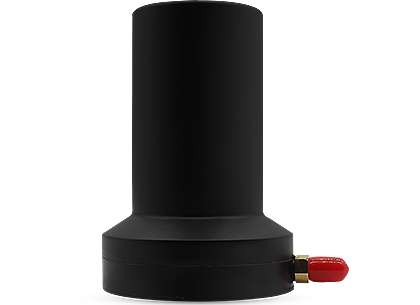

外置衛通車載天線 HX-MF2600P

·單系統雙頻
·天線增益高，低仰角性能良好
·高穩定性，在顛簸路面上信號收發穩定
·天線隔離度高
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-MF2600P 單系統雙頻外置衛通車載天線，是一款高增益、低風阻型的天線。具有體積小巧、外觀精美、高可靠性等特性，安裝便捷，可配套衛星通信設備使用，廣泛應用于導航調度、跟蹤監測、測控等軍事領域和民用市場。
功能特性
單系統雙頻
接收：2170MHz～2200MHz；發射：1980MHz～2010MHz
天線低仰角增益高
天線具有良好的圓極化特性，低仰角增益較高，性能穩定
高穩定性
產品適應能力強，抗抖動能力強，在顛簸路面上信號收發穩定
天線隔離度高
天線陣元之間的隔離度高，減少天線間相互影響的問題
規格參數
天線特性
頻率范圍
接收： 2170MHz～2200MHz；發射： 1980MHz～2010MHz
阻抗
50歐姆
極化方式
左旋圓極化
水平面覆蓋角度
0°～ 360°
輸出駐波
≤1.5
增益(中心頻率)
1980MHz～2010MHz： ≥1dBic ( ± 50°波束寬度)
≥-1dBic (± 70°波束寬度)
2170MHz～2200MHz： ≥1dBic（ ( ± 50°波束寬度)
≥-1dBic (± 70°波束寬度)
結構特性
天線尺寸
Φ 58.1± 0.5mm*T83.8± 0.5mm（以上尺寸均不含接頭、焊點、防滑底膠片、公差）
顏 色
軍綠啞光 GY06
接頭形式
SMA-K
線纜規格
3 米-SMA-JJ
固定方式
磁鐵吸附
防水等級
IP67
工作環境
存儲溫度
-50℃～ +70℃
濕 度
95% 不冷凝
應用領域
