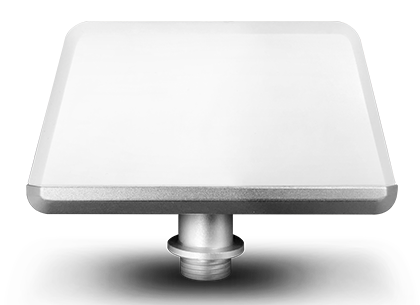

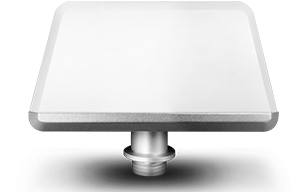

RSU組合天線 HX-ACRT001

·厘米級定位精度
·結構可靠，防水能力強
·針對自駕駕駛領域下的路側單元天線的應用
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-ACRT001天線：組合體集成了三系統七頻的GNSS天線單元（可輸出兩路信號）、5G 1/2/3/4天線單元5個；針對自駕駕駛領域下的路側單元天線的應用；天線可應用于功能匹配下的任何可裝載的載體物以及對應質量標準以下的任何領域。
功能特性
厘米級定位精度
支持四系統全頻段衛星信號，提供動態厘米級定位精度，保障車輛精確定位
多天線融合隔離技術，消除多重干擾
采用了層疊樣式的設計，在保證天線單元帶寬的同時提高了天線間的安裝兼容性
靈活的變形設計
天線單元和外殼可靈活變化，可適應內置、外置及不同功能需求的產品轉換
結構可靠，防水能力強
結構上采用了一體防水式設計,裝配簡單，防水能力強
規格參數
天線特性
無源天線

頻率范圍
GNSS三系統七頻天線單元：1559-1615M&1176-1278M;
5G 1/2單元： 824-960M& 1710-2690M&3.3-3.6G&4.8-5G；
阻抗
50歐姆
極化方式
GNSS:右旋；
5G:線極化
水平面覆蓋角度
360°
VSWR
GNSS:≤2.0；
5G：低頻≤5.5高頻≤4.5；
增益（典型值）/效率（平均值）
GNSS:3dBic
GNSS相位中心
PCO：X北≤5mm；Y東≤5mm
GNSS 隔離度
單元間≤-8dB；系統間≤-15dB；≤6dB
射頻電路
GNSS GNSS低噪放增益
33±2dB
GNSS低噪放噪聲系數
≤2dB
GNSS低噪放輸出駐波
≤2.0
GNSS低噪放帶內平坦度
±2dB
GNSS低噪放工作電壓
+3.3～+12VDC
GNSS低噪放工作電流
≤100mA
GNSS低噪放差分傳輸延遲
≤5ns
結構特性
接頭形式
SMA公頭 母頭 RG174（輻照），外殼外線長20cm（總線長25cm）（DL Line）
外形尺寸
L134.8*W59.4*H70mm（不含膠墊尺寸）
固定方式
天線底部出線加螺母鎖固
內核尺寸
L110*W50*T58mm
