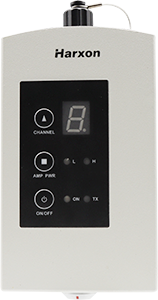

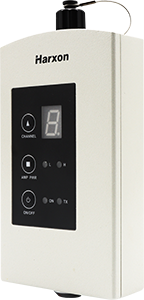

外置數傳電臺 HX-DU1601D

·可通過軟件實現410-470MHZ頻點任意設置
·支持主流通信協議和多種波特率
·友好的人機界面
·防水等級達到IP67
·支持9-20V直流電壓輸入
在線咨詢
產品簡介
功能特性
規格參數
應用領域
產品簡介
DU1601D是一款外置式高功率收發數傳電臺，專門針對測繪市場開發，具有功耗低等特點。主要具備高低功率切換、同頻或異頻中繼功能、空中波特率切換、串口波特率切換、配置參數更改等功能。
功能特性
全頻段
可通過軟件實現410-470MHZ頻點任意設置
防水等級達到IP67
適合于戶外作業
友好的人機界面
按鍵可切換功率等級，支持信道顯示
寬電壓輸入
支持9-20V直流電壓輸入
支持多種協議
支持主流通信協議和多種波特率
規格參數
總體性能規格
頻率范圍
410-470MHz
信道數
8
工作模式
半雙工
信道間隔
25KHZ
工作電壓
9-20V
功耗（典型值）
發射高功率(1W) ：3.6W@ DC 12V
發射低功率(0.5W) ：2.5W @DC 12V
待機 ：0.7W@ DC 12V
頻率穩定度
<±1ppm
三防等級
IP67
結構特性
尺寸
148 x 76 x 30mm
天線接口
TNC-母頭
天線接口阻抗
50ohm
數據接口
LEMO 5Pin
調制解調器
空中速率
9600bps
調制方式
GMSK
發射機性能規格
射頻輸出功率
高功率：31±1dBm@DC12V
低功率：27±1dBm@DC12V
射頻功率穩定度
±1dB
鄰道功率抑制
>52dB
發射諧波
<-30dBm
接收機性能規格
靈敏度
優于-115dBm@BER 10-3，9600bps
共信道抑制
>-12dB
鄰道選擇性
>52dB@12.5KHz
工作環境
工作溫度
-30℃~+60℃
存儲溫度
-40℃~+75℃
