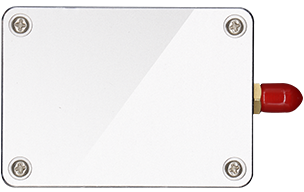

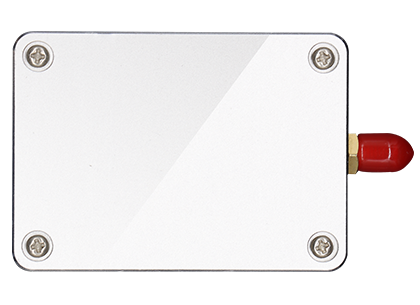

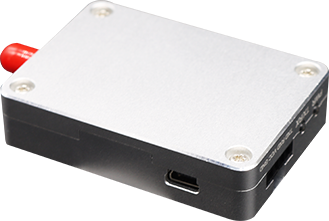

無人機跳頻電臺 HX-DU2601D

·支持高低功率切換
·支持空中波特率切換
·支持在線升級
·兼容行業多種數據傳輸協議
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-DU2601D 是一款外置式收發一體數傳電臺，專門針對測繪市場和無人機控制鏈路應用環境開發，具有重量輕、體積小、接收性能優越、功耗低、抗干擾能力強、跳頻時分雙工工作等特點。主要具備高低功率切換，空中波特率切換、串口波特率切換、配置參數更改等功能。
功能特性
高低功率切換
1.5W、0.5W 兩檔功率
支持空中波特率切換
19200bps、9600bps 切換
支持串口波特率切換
支持115200bps、38400bps、19200bps、9600bps 等波特率
兼容行業多種數據傳輸協議
支持TRIMATLK、TRIMMARK3、PCC EOT 等傳輸協議
支持在線升級
規格參數
總體性能規格
頻率范圍
410-470MHz
工作模式
半雙工
信道間隔
25KHZ
調制方式
GMSK 或者4FSK
工作電壓
6~25v
功耗（典型值）
發射高功率 :7.5W@12VDC
發射低功率 :3.5W@@12VDC
接收：0.35W@ @12VDC
頻率穩定度
<±1ppm
結構特性
尺寸
63 x 45x 15mm
重量
50.5g
天線接口
SMA
天線接口阻抗
50ohm
數據接口
4Pin  2.54mm pitch
調制解調器
空中速率
9.6 kbps、19.2kbps、
發射機性能規格
射頻輸出功率
高功率（ 1.5W） :32.2±0.5dBm@12V DC
低功率（ 0.5W）:27.5±0.5dBm@ 12V DC
射頻功率穩定度
±1dB
鄰道功率
>50dB
二次諧波
<-25dBm
接收機性能規格
靈敏度
優于-115dBm@BER 10-3，0.1%, 9600bps
共信道抑制
>-12dB
鄰道選擇性
>50dB@25KHz
雜散抗擾性
>50dB
工作環境
工作溫度
-40℃~+70℃
存儲溫度
-40℃~+85℃

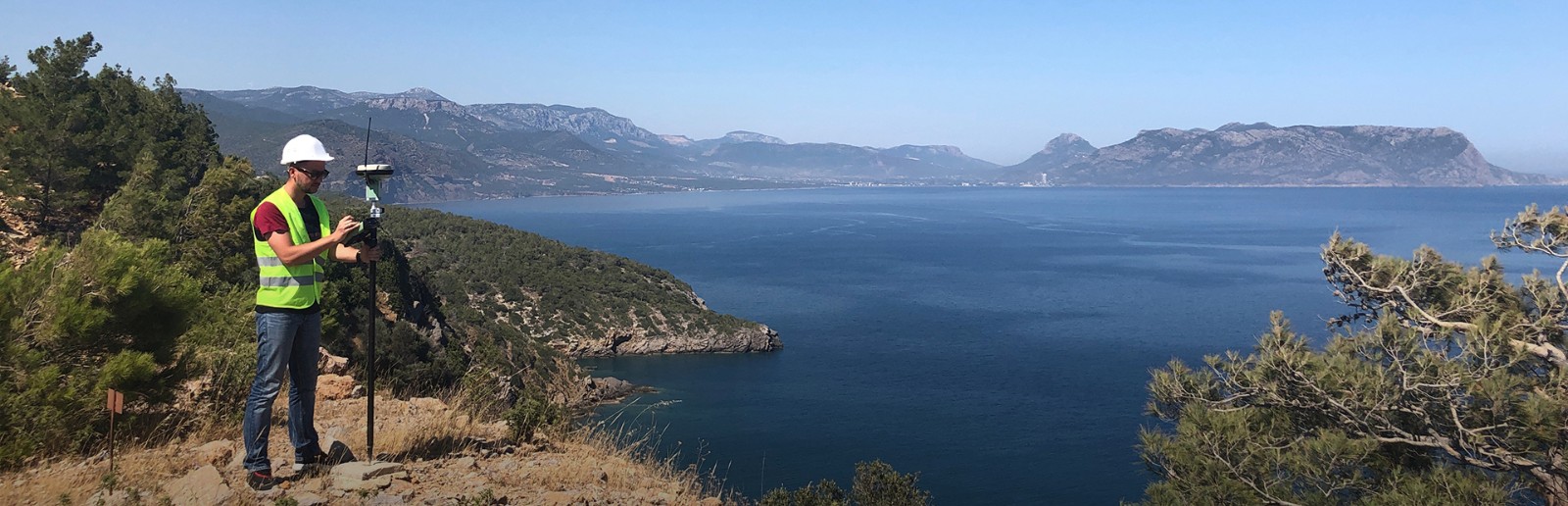

應用領域
