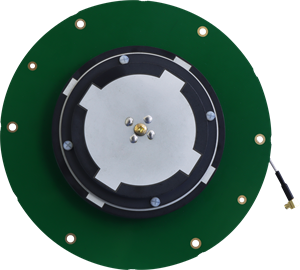

四系統全頻內置無源天線 HX-CSX266P

·低密度、低損耗介質設計
·重量輕、頻率覆蓋范圍寬
·支持GNSS四系統全頻段信號
在線咨詢
產品簡介
功能特性
規格參數
同系列推薦
產品簡介
HX-CSX266P是一款涵蓋GPS 、GLONASS、BDS、GALILEO的四系統全頻內置無源天線,天線采用低密度、低損耗介質,具有重量輕、頻率覆蓋范圍寬等優點,可以應用于可靠信號轉發及調試等多種場合。
功能特性
高穩定相位中心
天線部分采用多饋點設計方案,實現相位中心與幾何中心的重合,將天線對測量誤差的影響降低到最小
結構高可靠性
采用自研的微波材料將通信天線和GNSS定位天線基板通過模具一體成型,損耗更低,重量更輕,天線尺寸精度高、一致性好,電氣性能更穩定可靠
規格參數
天線特性
頻率范圍
GPSL1/L2/L5/L-Band
BDS/B1/B2/B3
GLONASSL1/L2
GALILEO E1/E5a/E5b/E6
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤1.8
最高增益
5dBi
結構特性
天線尺寸
Φ142*24.3mm
重量
≤220g
接頭形式
TNC 陰頭
安裝方式
6顆M3的螺絲安裝
工作環境
工作溫度
-45℃~ +85℃
存儲溫度
-55℃~ +85℃
濕 度
95% 不冷凝
