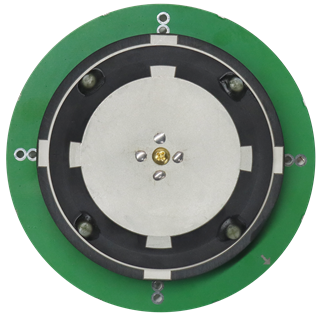

四系統全頻測量天線 HX-CSX349A

·四系統全頻段兼容
·天線增益高
· 相位中心穩定
·抗干擾能力強
·環境可靠性高
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CSX349A 是一款涵蓋 GPS、GLONASS、BDS、GALILEO 的四系統全頻測量天線，天線單元增益高，覆蓋頻帶寬，收星穩定，并且具有外觀精美、環境可靠性高等特性，可配合多種 GPS、北斗接收機使用，廣泛應用于大地測繪、海洋測量、航道測量、疏竣測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭集裝箱作業等場合等領域。
功能特性
四系統全頻段
支持 GNSS 四系統全頻段信號，可配合多種 GPS、北斗接收機使用
高穩定相位中心
天線部分采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小，從而確保更精確的定位精度
收星效果好
天線單元具有增益高，方向圖波束寬等特點，確保天線在低仰角仍然具有較強信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星，穩定的輸出 GNSS 導航信號
抗干擾性能強
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，避免接收機被其它無線通信系統干擾，有效降低了系統失鎖的風險
結構高可靠性
采用自研的微波材料將通信天線和 GNSS 定位天線基板通過模具一體成型，損耗更低，重量更輕，天線尺寸精度高、一致性好，電氣性能更穩定可靠
規格參數
天線特性
頻率范圍
GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L5
SBAS L1/L5
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
軸比
≤3dB
最高增益
≥5dBi
相位中心誤差
±2mm
低噪聲放大器指標
增益
L2頻帶：36±2dB
L1頻帶：34±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤45mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
Φ122*23.3mm
接頭形式
MMCX-JW
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
