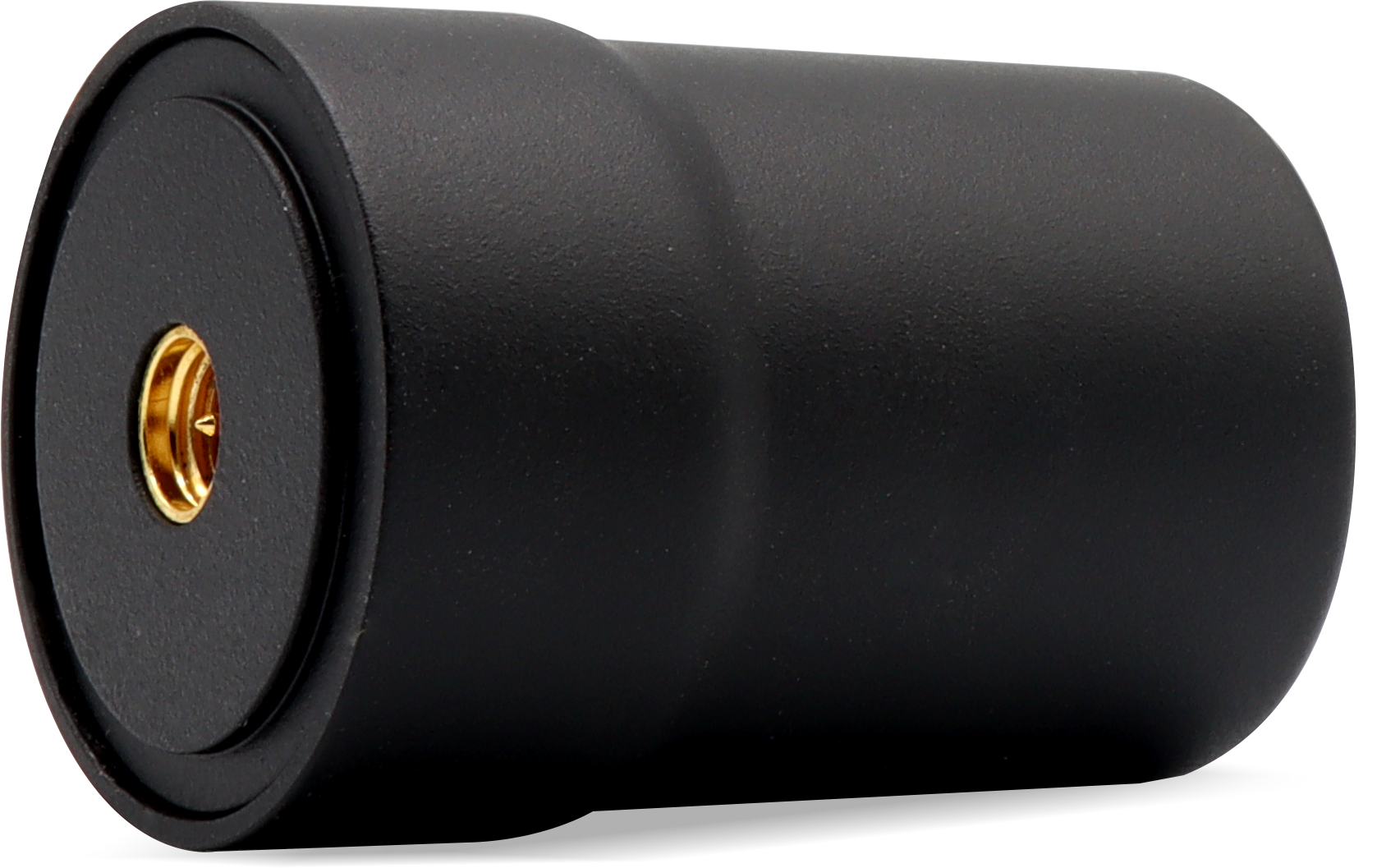

小型無人機天線 HX-CUX621A

·支持四系統全頻段信號接收
·D-QHA技術確保了多系統衛星的跟蹤
·穩定的相位中心保證厘米級的定位精度
·體積小巧，便于安裝
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CUX621A是一款涵蓋GPS L1/L2/L5，GLONASS L1/L2/L3，BDS B1/B2/B3，Galileo E1/E5a/E5b/E6和L-Band的四系統全頻外置無人機天線，可廣泛應用于測量測繪、導航調度等行業，尤其適用于輕型無人機的諸多應用，如航拍、遠程遙測、災情監視、交通巡邏、治安監控等。
功能特性
四系統全頻段
支持四系統全頻段信號接收，支持L-band頻段
厘米級定位精度
相位中心穩定，天線采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
先進的D-QHA技術
D-QHA技術確保天線有更穩定的廣角圓極化性能和更小的天線相位中心偏差，從而確保更精確的定位精度
收星效果好
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
規格參數
天線特性
頻率范圍
GPSL1/L2/L5
GLONASSL1/L2/L3
GALILEO E1/E5a/E5b/E6
BDS B1/B2/B3
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
2.5dBi
低噪聲放大器指標
增益
33±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～+12VDC
工作電流
≤45mA
結構特性
天線尺寸
￠33*45.8mm
重量
≤25g

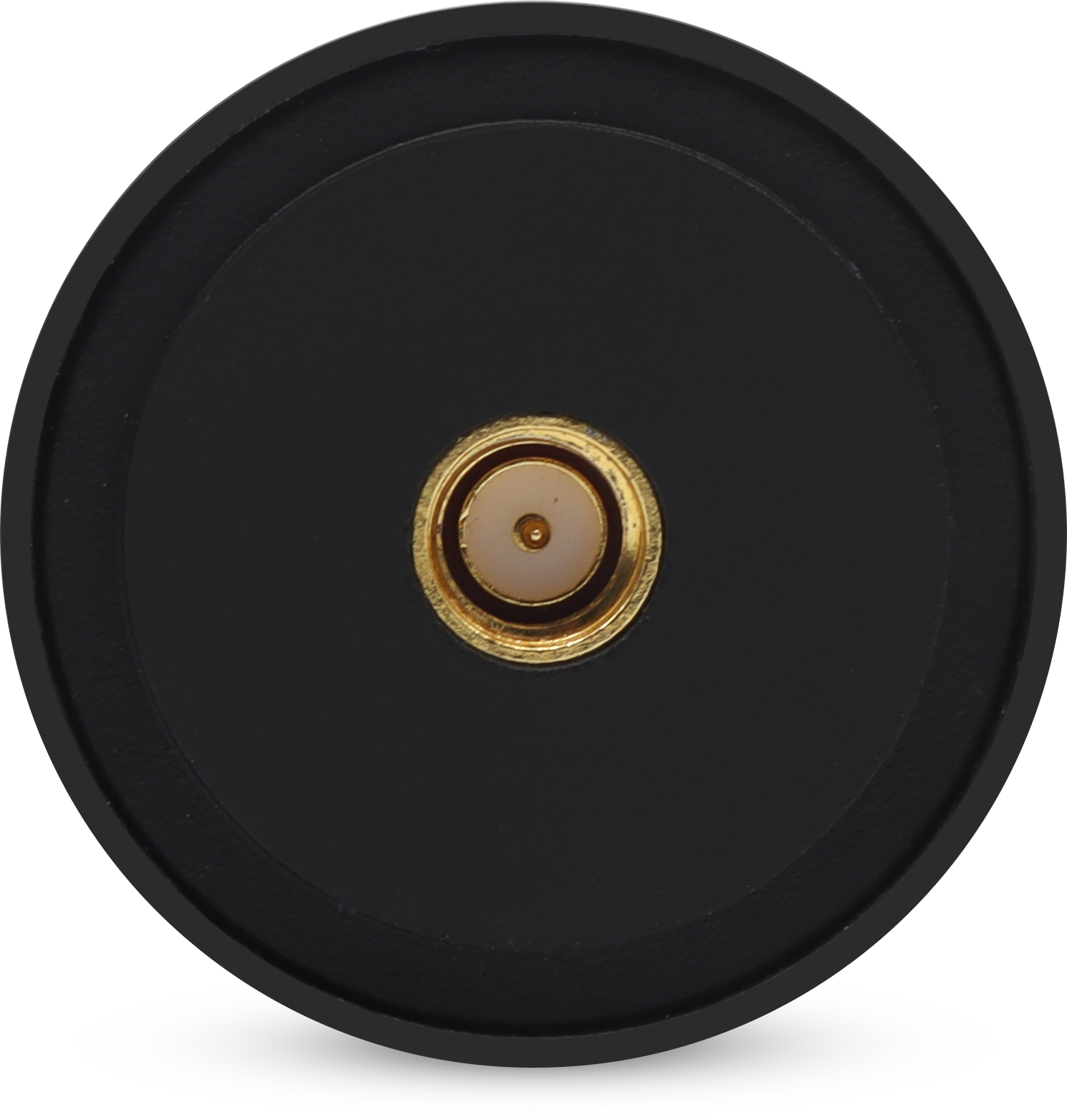

接頭形式
SMA 陽頭
安裝方式
參考安裝說明
工作環境
工作溫度
-40℃～+70℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
