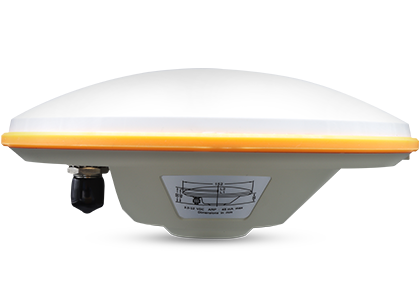

外置測量天線 HX-CSX627A

·支持 GNSS 四系統全頻段信號
·毫米級定位精度，相位中心穩定
·結構可靠，防護等級達 IP67
·抗干擾能力強，可承受惡劣的工作環境.
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介

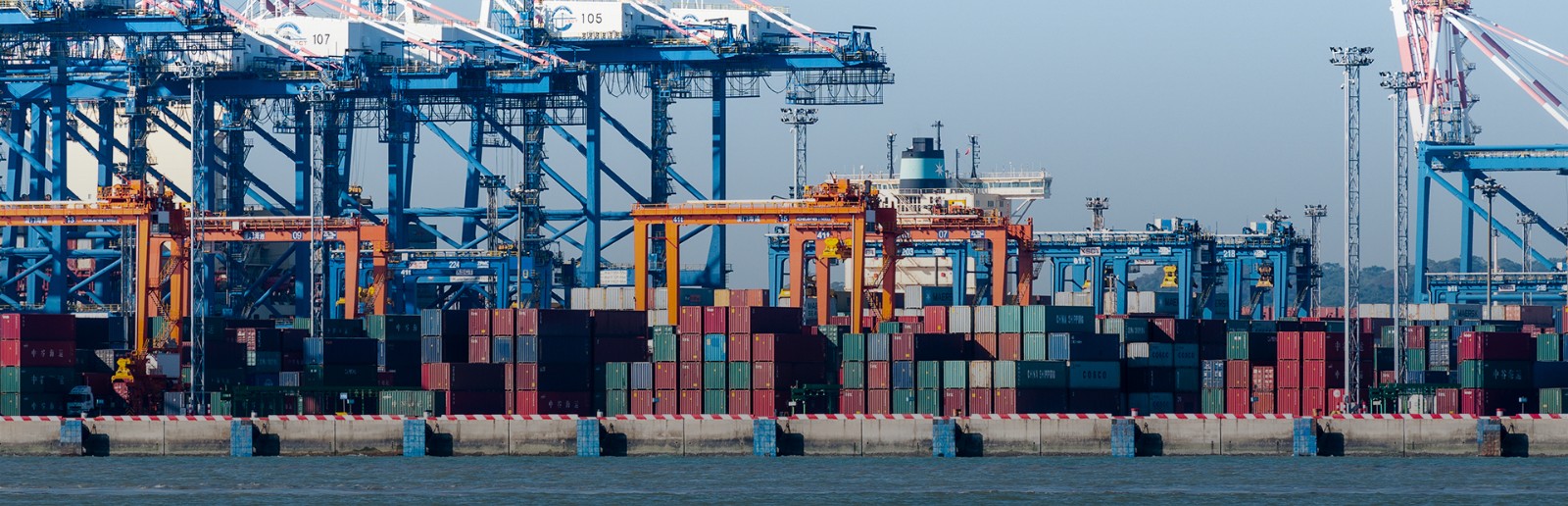

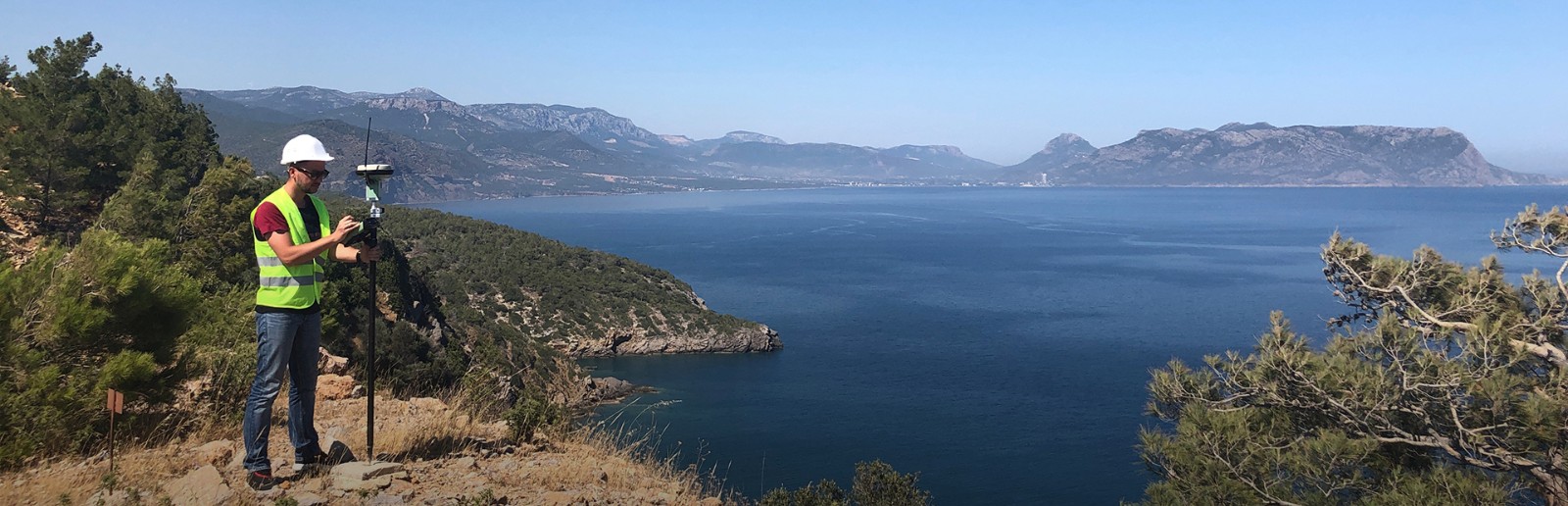

HX-CSX627A 是一款涵蓋 GPS 、 GLONASS、 BDS、 GALILEO的四系統全頻外置測量天線，滿足目前測量設備多系統兼容的需求?？蓮V泛應用于大地測繪、海洋測量、航道測量、疏浚測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭自動作業等場合。
功能特性
四系統全頻段
支持 GNSS 四系統全頻段信號
毫米級定位精度
相位中心穩定，天線部分采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
強大的抗干擾性能
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，有效降低了系統失鎖的風險
收星效果好
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
體積小巧，結構可靠
體積小巧，結構堅固可靠，防護等級達到IP67， 可以保護其免受灰塵、紫外線和水的影響
規格參數
天線特性
頻率范圍
GPS L1/L2/L5/L-band
GLONASS L1/L2/L3
BDS B1/B2/B3
Galileo E1/E5a/E5b/E6
SBAS L1/L5
QZSS L1/L2/L5/L6
IRNSS L5
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
5.5dBi
相位中心誤差
±2mm
低噪聲放大器指標
增益
L2 頻帶： 40±2dB
L1 頻帶： 38±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤45mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
Φ152*62.2mm
重量
≤400g
接頭形式
TNC 陰頭
安裝方式
對中桿安裝，螺紋規格：英制粗牙螺紋 5/8"-11，高 12-14mm
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
