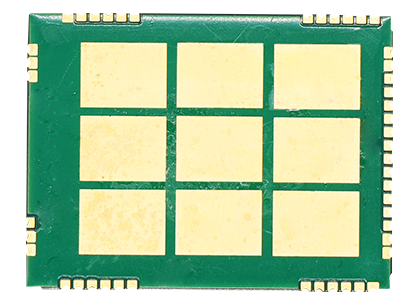

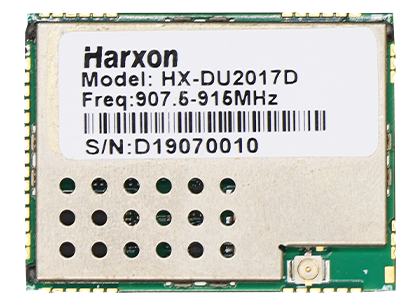

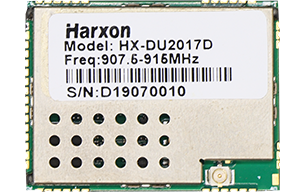

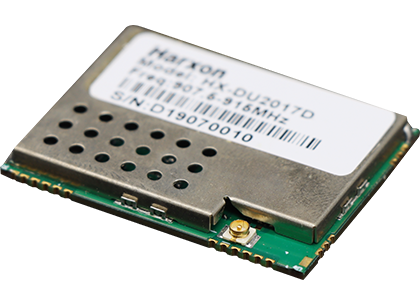

無人機內置跳頻電臺 HX-DU2017D

·支持高低功率切換
·支持840MHz、900MHz頻段
·支持跳頻全雙工工作模式
·支持點對點，點對多點
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-DU2017D 是一款采用跳頻技術的迷你型內置式收發一體數傳電臺，專門針對測繪市場和無人機控制鏈路應用環境開發，具有重量輕、體積小、接收性能優越、功耗低、抗干擾能力強、跳頻時分雙工工作等特點。主要具備高低功率切換，空中波特率切換、串口波特率切換、配置參數更改等功能。
功能特性
高低功率切換
2W、0.5W 兩檔功率
支持840MHz、900MHz頻段
可根據需要進行定制
支持跳頻全雙工工作模式
抗干擾能力強，通信距離遠
支持空中波特率切換
空中波特率高達230.4kbps
支持點對點，點對多點
支持串口波特率切換
支持115200bps、38400bps、19200bps、9600bps 等波特率
規格參數
總體性能規格
頻率范圍
840-845MHz或902-928MHz
信道間隔
25KHZ
工作模式
時分雙工
調制方式
GMSK
工作電壓
3.6V
功耗（典型值）
發射高功率（2W輸出）:7.0W@3.6VDC
發射低功率（0.5W輸出）:3.5W@@3.6VDC
接收：0.5W@ @3.6VDC
頻率穩定度
<±1ppm
結構特性
尺寸
33 x 26.5 x 3.5mm
重量
5g±0.2g
天線接口
IPEX
天線接口阻抗
50ohm
數據接口
80Pin  SMT
調制解調器
空中速率
19.2 kbps、38.4kbps、57.6kbps、115.2kbps、172.8kbps、230.4kbps
發射機性能規格
射頻輸出功率
840M 高功率（ 2W） :32.5±0.5dBm@3.6V
900M 高功率（ 0.5W）:30.5±0.5dBm@ 3.6V
低功率（ 0.5W）:27.5±0.5dBm@ 3.6V
射頻功率穩定度
≤±1dB
鄰道功率
>50dB
接收機性能規格
靈敏度
優于-115dBm@BER 10-3，0.1%, 9600bps
優于-107dBm@BER 10-3，0.1% ,115200bps
共信道抑制
>-12dB
鄰道選擇性
>52dB@25KHz
雜散抗擾性
>50dB
工作環境
工作溫度
-40~+70℃
存儲溫度
-55~+85℃
