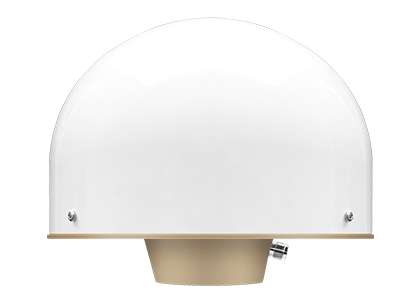

小型扼流圈天線 HX-CGX611A

·頻率范圍寬，信號覆蓋好
·體積小，重量輕
·毫米級定位精度，相位中心穩定
·采用扼流結構設計，多路徑抑制效果優異
·出色的帶外抑制和抗干擾能力
·權威認證，專業可靠
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CGX611A 是一款涵蓋 BDS、 GPS、 GLONASS、 GALILEO 的四系統全頻小型扼流圈天線， 滿足目前測量設備高精度、多系統兼容的需求?？蓮V泛應用于大地測繪、海洋測量、航道測量、疏浚測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭自動作業等高精度場合。
功能特性
支持四系統全頻段信號
全面支持GPS、GLONASS、GALILEO、BDS四大全球衛星導航系統，支持日本SBAS、印度IRNSS區域衛星導航系統以及多種增強系統
毫米級定位精度
天線相位中心精度達到亞毫米級，且相位中心穩定性高，重復性好
優異的抗多徑能力
采用獨特的三維扼流圈結構設計，在多種應用場景下都能有效抑制多路徑干擾信號,提升天線綜合性能
強大的抗干擾性能
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，有效降低系統失鎖風險
體積小，重量輕
尺寸φ185*132mm；重量約1.9Kg，尺寸和重量為現有3D扼流圈天線的四分之一
收星效果極佳
天線增益高,低仰角收星效果好，在樹林、建筑遮擋等復雜環境下也能穩定的輸出GNSS導航信號
結構堅固可靠
獨特的防水防塵設計，核心部件完全密封，防護等級達到IP67。MTBF超過3萬小時,可在各種惡劣環境條件下長期穩定工作
權威認證，專業可靠
天線通過了權威實驗室的OTA性能測試、各種環境 實驗測試、以及CE/FCC等認證
規格參數
天線特性
頻率范圍
GPS L1/L2/L5
BDS B1I/B2I/B3I/B1C/B2a/B2b
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L1/L5
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
6.5dBi
相位中心誤差
±1mm
低噪聲放大器指標
增益
50±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤60mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
Φ185*148mm
重量
≤1.8Kg
接頭形式
TNC 陰頭
安裝方式
5/8''×11 螺紋安裝孔
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
