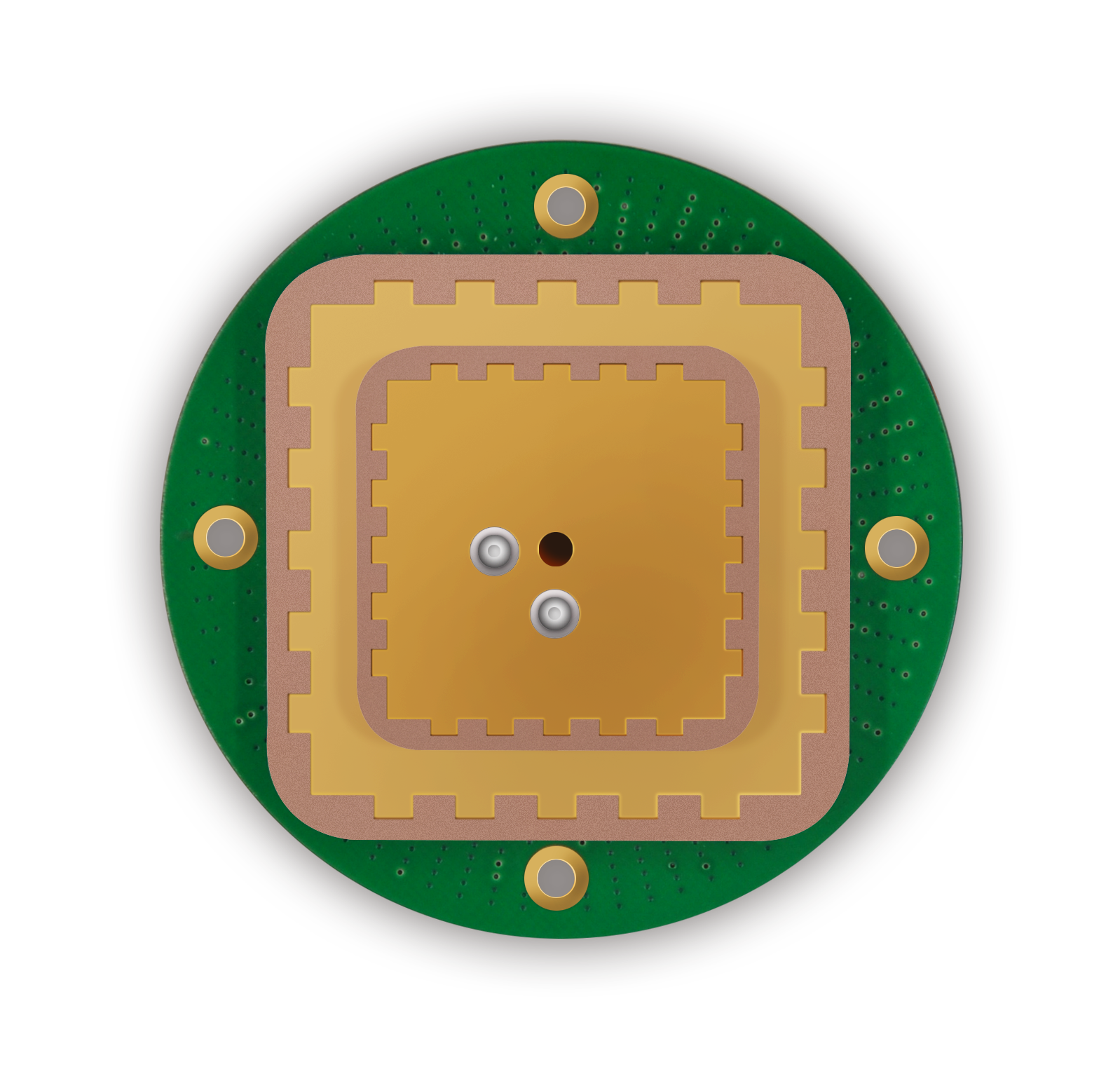

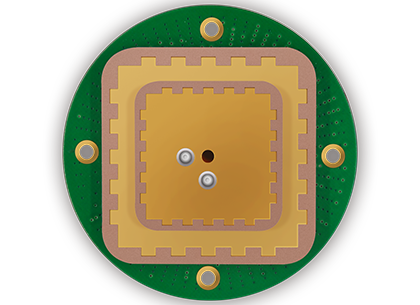

無人機天線 HX-CUX003A

·支持 GPS + GLONASS+北斗信號接收
·重量僅≤80g，功耗低
·穩定的相位中心確保了多系統衛星的跟蹤
·內置天線，整機可靠性高
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CUX003A四系統全頻內置無人機天線，是一款高增益、低風阻型的天線。具有體積小巧、外觀精美、高靈敏度、低功耗等特性，極大提高了對高速運動載體定位的精度和速度。可配合多種接收機使用，廣泛應用于導航調度、跟蹤監測、測控等領域。尤其適用于高速移動的系統和領域，如民用無人機、車載高精度應用等。
功能特性
四系統全頻
支持 GPS + GLONASS+北斗信號接收
厘米級定位精度
相位中心穩定，天線采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
在復雜環境中進行跟蹤
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
體積小巧，便于安裝
天線體積小，重量輕，功耗低，有效降低了輕型設備的負載
內置天線，整機可靠性高
RTK 天線內置化，降低了無人機整機的重量，同時大幅提高無人機整機的可靠性，如防水，沖擊，裝配穩定性等等
規格參數
天線特性
頻率范圍
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2
GALILEO E1/E5a/E5b
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
2.5dBi
低噪聲放大器指標
增益
36±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
工作電壓
+3.3～ +12VDC
工作電流
≤55mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
￠60*16.7mm
天線重量
≤60g
接頭形式
SMA-J
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
