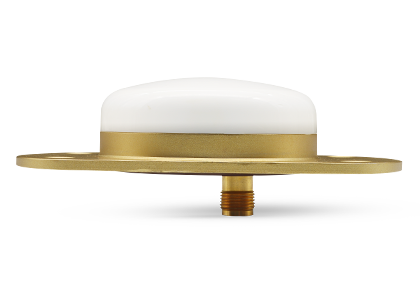

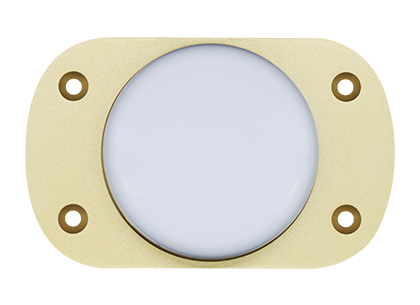

航空天線 HX-CAX602A

·支持 GPS+ GLONASS+ GALILEO+北斗信號接收
·毫米級定位精度，相位中心穩定
·可在復雜環境中進行跟蹤，信號輸出穩定
·體積小巧，重量僅 170g，功耗低
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CAX602A 四系統全頻外置航空天線，是一款高增益、低風阻型的天線。具有體積小巧、外觀精美、高靈敏度、低功耗等特性，極大提高了對高速運動載體定位的精度和速度。可配合多種接收機使用，廣泛應用于導航調度、跟蹤監測、測控等領域。
功能特性
四系統全頻
支持 GPS+ GLONASS+ GALILEO+北斗信號的接收
毫米級定位精度
相位中心穩定，天線采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
在復雜環境中進行跟蹤
天線能夠在復雜環境下跟蹤可見衛星，為定位提供更高的精度和可靠的數據
強大的抗干擾性能
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，有效降低系統失鎖風險
體積小巧，結構可靠
外觀小巧，整機重量輕，僅 170g
規格參數
天線特性
頻率范圍
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
L_Band
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
3dBi
低噪聲放大器指標
增益
36±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤45mA
結構特性
天線尺寸
115*71.8*41.5mm
重量
≤170g
接頭形式
TNC 陰頭
安裝方式
四顆 M4 的螺釘安裝
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
