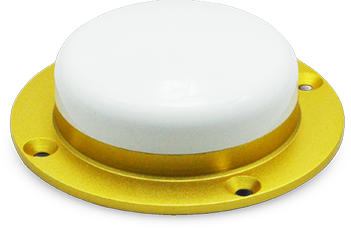

航空天線 HX-CAX601A

·支持 GNSS 四系統全頻段信號
·毫米級定位精度，相位中心穩定
·可在復雜環境中進行跟蹤，信號輸出穩定
·體積小巧，結構可靠，整機重量輕
·具有專利設計的防水透氣工藝，防水等級達到IP67
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CAX601A 四系統全頻外置航空天線，是一款高增益、低風阻型的天線。具有體積小巧、外觀精美、高靈敏度、低功耗等特性，極大提高了對高速運動載體定位的精度和速度。可配合多種接收機使用，廣泛應用于導航調度、跟蹤監測、測控等領域。尤其適用于高速移動的系統和領域，如民用無人機、車載高精度應用等。
功能特性
四系統全頻
支持四系統全頻段衛星信號接收
毫米級定位精度
相位中心穩定，天線采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
在復雜環境中進行跟蹤
天線能夠在復雜環境下跟蹤可見衛星，為定位提供更高的精度和可靠的數據。例如植保，樹林，無人機巡邏， GIS 測量等操作
強大的抗干擾性能
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，有效降低系統失鎖風險
體積小巧，結構可靠
外觀小巧，整機重量輕，具有專利設計的防水透氣工藝，防護等級達到IP67，可以保護其免受灰塵、紫外線和水的影響，確保天線長期可靠工作
規格參數
天線特性
頻率范圍
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
4dBi
低噪聲放大器指標
增益
36±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤45mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
￠90*41.9mm
重量
≤150g
接頭形式
TNC 陰頭
安裝方式
四顆 M4 的螺釘安裝
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
