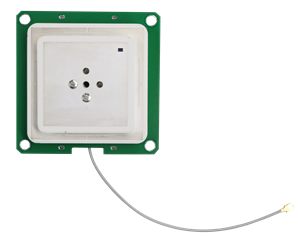

三系統七頻內置手持機天線 HX-CH7019A

·支持GPS+ GLONASS+BDS信號的接收
·高靈敏度、低功耗、抗干擾能力強
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CH7019A三系統七頻內置手持機天線，是一款高增益、低風阻型的天線。具有體積小巧、外觀精美、高靈敏度、低功耗等特性，可配合多種接收機使用，廣泛應用于導航調度、跟蹤監測、測控等領域。
功能特性
體積小巧
外形尺寸僅有55mm*55mm*14mm（含連接器），整機重量輕，適合應用到各種場合，如專業級無人機、無人船、車載
抗干擾性能強
天線LNA具有出色的帶外抑制性能，可以抑制無用的電磁波信號，避免接收機被其它無線通信系統干擾，有效降低了系統失鎖的風險，如電網、通信基站、電臺等電磁波干擾
規格參數
天線特性
頻率范圍
BDS B1/B2/B3
GPS L1/L2
GLONASS L1/L2/L3
GALILEO E1/E5a
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
天線軸比
≤5dB
最高增益
1.0dBi(1227MHz)
2.0dBi(1559～1610MHz)
低噪聲放大器指標
增益
30±2dB
噪聲系數
≤2.0dB
帶外抑制
≥25dB( FH+100MHz )
≥25dB( FL-100MHz )
工作電流
20±3mA（at 3V）
增益平坦度
±2dB
結構特性
天線尺寸
55mm *55mm*14mm
接頭形式
RG178  SMA公頭
工作環境
工作溫度
-40℃～+85℃
存儲溫度
-55℃～+85℃
濕 度
95% 不冷凝
