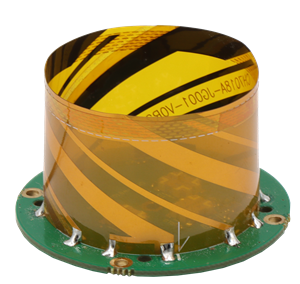

四系統全頻內置無人機天線 HX-CUX021A

·體積小巧，便于集成
·相位中心穩定，低仰角增益高
·材質輕，堅韌性好
·頻帶寬，支持四系統全頻
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CUX021A是一款涵蓋GPS L1/L2/L5，BDS B1/B2/B3， GLONASS L1/L2/L3， Galileo E1/E5a/E5b/E6的四系統全頻內置無人機天線，可廣泛應用于測量測繪、導航調度等行業，尤其適用于輕型無人機的諸多應用，如航拍、遠程遙測、災情監視、交通巡邏、治安監控等。
功能特性
寬頻帶多頻工作
天線帶寬涵蓋四系統多頻段，在復雜的飛行環境中可以給無人機提供多渠道的位置信息，為飛行安全保駕護航。
相位中心穩定
相位中心穩定，天線采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
整機穩定性高
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，在一些遮擋較嚴重的場合仍能正常收星，如航空設備傾斜飛行時也能正常工作
體積小巧便于集成
天線+有源電路整體尺寸為Ф45*H39.8mm，重量≤10g，天線本身堅韌性好、材質輕，可以很好的減少無人機的負重量，增加無人機的續航時間
規格參數
天線特性
頻率范圍
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2/L3
GALILEO E1/ E5a/E5b/E6
QZSS L1/L2/L5/L6
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
2.8dBi
低噪聲放大器指標
增益
28±2dB
噪聲系數
≤1.5dB
工作電壓
3.3~12VDC
工作電流
≤45mA
增益平坦度
±2dB
結構特性
天線尺寸
￠45*39.8mm
天線重量
＜ 10g
接頭形式
IPEX 一代（線長30mm）
安裝方式
3*M1.8螺釘固定安裝
工作環境
工作溫度
-40℃～+70℃
存儲溫度
-40℃～+85℃
濕 度
95% 不冷凝
